دستگاه بسته بندی ارده و شیره تک نفره روتاری | پرکن اتوماتیک ارده و شیره

توضیح معرفی اولیه محصول…

دستگاه بسته بندی ارده و شیره تک نفره یک دستگاه روتاری برای پرکردن دو محصول در یک ظرف و سیل نهایی آن است. دستگاه ماشین ساز دارای دو مخزن، دو مجموعه سیلندر و دو نازل مستقل است؛ ابتدا شیره داخل ظرف تزریق شده و سپس ارده از مدار دوم اضافه می‌شود. در ادامه، فویل توسط سیستم فویل‌گذار روی ظرف قرار گرفته و با فک سیل به دهانه ظرف متصل می‌شود.

دستگاه بسته بندی ارده و شیره تک نفره چگونه کار می‌کند؟

فرآیند بسته‌بندی در این دستگاه به‌صورت مرحله‌ای روی سیستم روتاری انجام می‌شود. قرارگیری هر بخش در یک ایستگاه مشخص باعث می‌شود مراحل پرکنی شیره، پرکنی ارده، قرار دادن فویل و سیل ظرف به‌ترتیب انجام شوند.

1. قرارگیری ظرف: ظرف تک‌نفره در موقعیت تعیین‌شده سیستم روتاری قرار می‌گیرد.
2. پرکردن شیره: در ایستگاه اول، شیره توسط مخزن، سیلندر و نازل اختصاصی خود با مقدار تنظیم‌شده داخل ظرف تزریق می‌شود.
3. پرکردن ارده: ظرف به ایستگاه بعد منتقل شده و ارده توسط مجموعه پرکن مستقل دوم به ظرف اضافه می‌شود.
4. قرار دادن فویل: پس از تکمیل پرکنی، سیستم فویل‌گذار یک فویل را روی دهانه ظرف قرار می‌دهد.
5. سیل ظرف: فک سیل با اعمال حرارت و فشار مناسب، فویل را روی دهانه ظرف سیل می‌کند.
6. خروج محصول: ظرف بسته‌بندی‌شده پس از پایان سیکل از بخش روتاری خارج و برای مراحل بعدی بسته‌بندی آماده می‌شود.

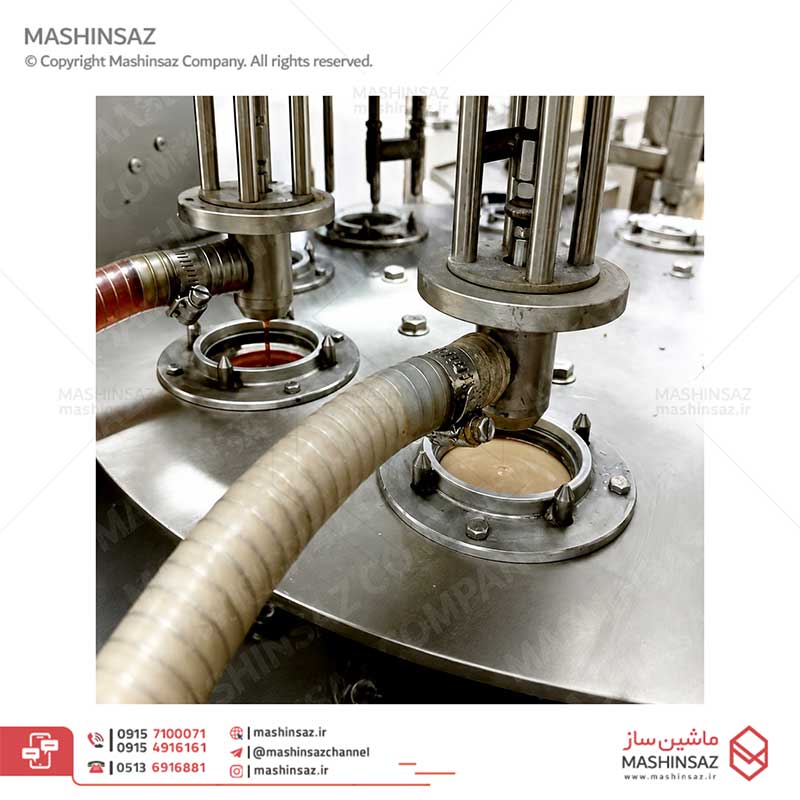

دو سیستم پرکن مستقل برای ارده و شیره

ارده و شیره از نظر بافت، غلظت و رفتار جریان یکسان نیستند. به همین دلیل در این دستگاه برای هر محصول یک مسیر مستقل در نظر گرفته شده است. دستگاه دارای دو مخزن مجزا، دو مجموعه سیلندر و دو نازل مستقل است.

این ساختار اجازه می‌دهد مقدار ارده و شیره به‌صورت جداگانه تنظیم شود و دو ماده قبل از ورود به ظرف در مسیر دستگاه با یکدیگر ترکیب نشوند. شیره در مرحله اول وارد ظرف شده و ارده در مرحله بعد روی آن قرار می‌گیرد.

چرا شیره و ارده توسط دو نازل جداگانه پر می‌شوند؟

استفاده از یک مدار مشترک برای دو محصول با ویژگی‌های متفاوت، کنترل نسبت ترکیب و فرآیند پرکنی را دشوار می‌کند. وجود دو مجموعه مستقل در دستگاه ماشین ساز، امکان کنترل جداگانه مقدار هر محصول را فراهم کرده و مسیر انتقال ارده و شیره را از یکدیگر جدا نگه می‌دارد.

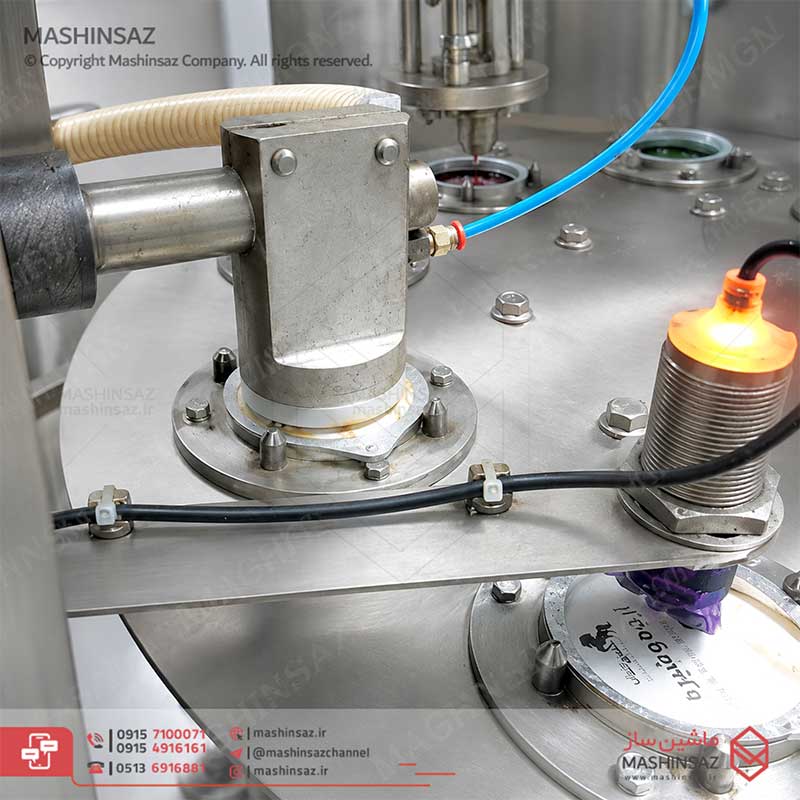

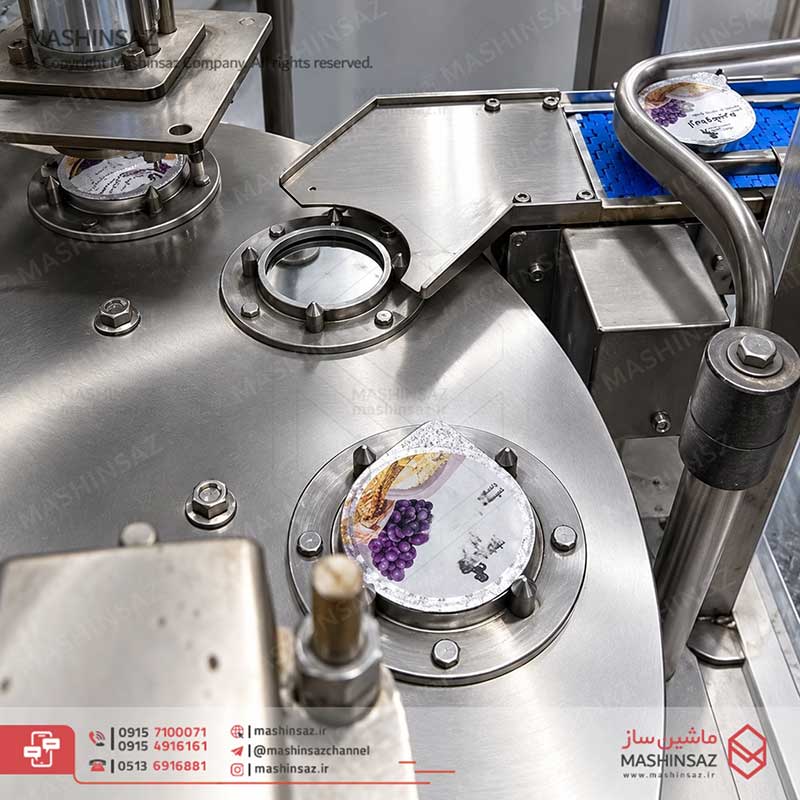

سیستم روتاری دستگاه

ساختار دستگاه به‌صورت روتاری طراحی شده است. ظرف در ایستگاه‌های مختلف دستگاه حرکت می‌کند و هر عملیات در موقعیت مشخص خود انجام می‌شود. این ساختار امکان جانمایی منظم مراحل مختلف بسته‌بندی در یک دستگاه را فراهم می‌کند.

استفاده از سیستم روتاری به‌خصوص برای بسته‌بندی ظروف تک‌نفره مناسب است؛ زیرا عملیات مختلف از پرکردن تا سیل نهایی ظرف می‌تواند به‌ترتیب در ایستگاه‌های مشخص انجام شود.

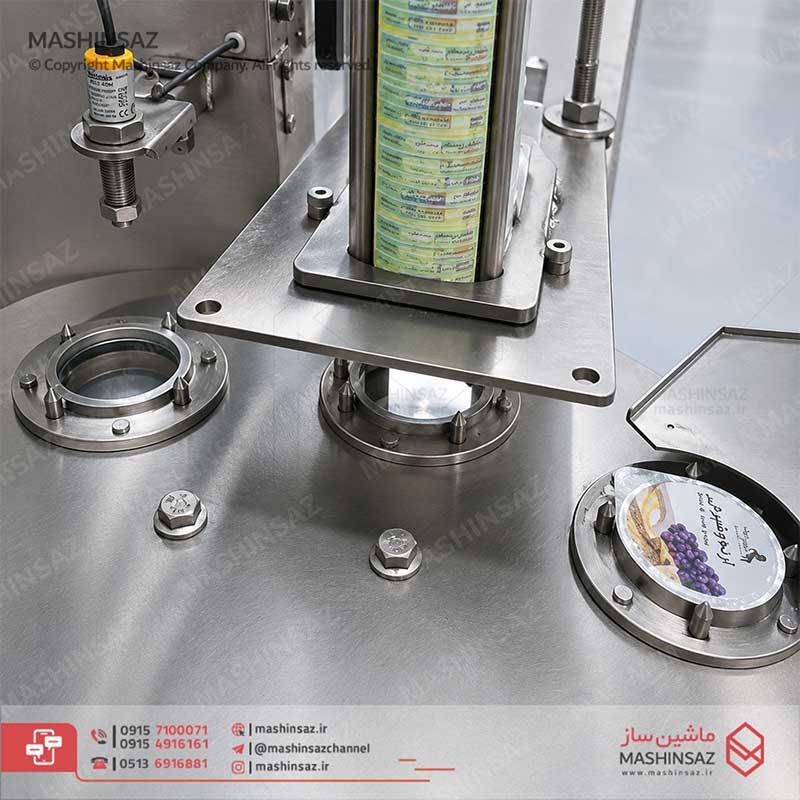

فویل‌گذار اتوماتیک

پس از پرشدن ظرف از شیره و ارده، محصول به ایستگاه فویل‌گذاری منتقل می‌شود. سیستم فویل‌گذار، فویل آماده را روی دهانه ظرف قرار می‌دهد تا ظرف برای عملیات سیل آماده شود.

وجود فویل‌گذار در خود دستگاه باعث می‌شود مرحله قرار دادن فویل به‌عنوان بخشی از سیکل بسته‌بندی انجام شود و نیاز به قرار دادن دستی فویل در فرآیند عادی تولید کاهش پیدا کند.

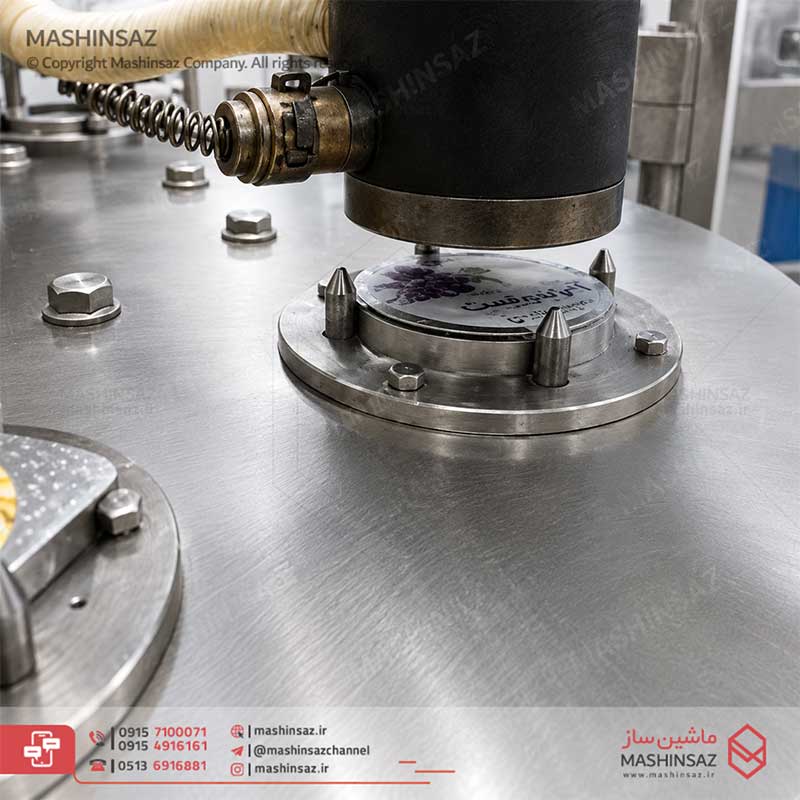

فک سیل حرارتی

پس از قرار گرفتن فویل روی ظرف، محصول وارد ایستگاه سیل می‌شود. دستگاه دارای یک فک سیل‌کن است که فویل را روی دهانه ظرف تثبیت می‌کند.

کیفیت نهایی سیل به عواملی مانند جنس ظرف، نوع فویل، دمای سیل و زمان تماس بستگی دارد؛ بنابراین تنظیم دستگاه باید متناسب با ظرف و فویل مورد استفاده در خط تولید انجام شود.

این دستگاه برای چه محصولاتی مناسب است؟

کاربرد اصلی دستگاه، بسته‌بندی ترکیبی ارده و شیره در ظروف تک‌نفره است. با بررسی مشخصات محصول و انجام تنظیمات لازم، می‌توان دستگاه را برای ترکیبات مشابه نیز طراحی یا سفارشی‌سازی کرد.

1. ارده و شیره انگور تک‌نفره
2. ارده و شیره خرما تک‌نفره
3. ارده و شیره توت تک‌نفره
4. محصولات صبحانه تک‌نفره با ساختار مشابه
5. ترکیبات غذایی دو جزئی که به دو مسیر پرکنی مستقل نیاز دارند و همچنین عسل

مشخصات فنی دستگاه بسته بندی ارده و شیره

توجه: ظرفیت تولید، حجم مخازن، محدوده حجم پرکنی، توان مصرفی و سایر مشخصات وابسته به سفارش، پس از بررسی ظرف نمونه و شرایط خط تولید تعیین می‌شوند.

مزایای استفاده از دو مدار مستقل پرکنی

• امکان تنظیم مقدار شیره و ارده به‌صورت مستقل
• جدا بودن مسیر انتقال دو محصول
• امکان پرکردن مرحله‌ای دو ماده در یک ظرف
• امکان تنظیم نسبت ارده و شیره متناسب با محصول نهایی
• سهولت بیشتر در کنترل فرآیند پرکنی هر ماده

تجهیزات مرتبط با خط بسته بندی ارده و شیره

بسته به ظرفیت تولید و نحوه چیدمان کارخانه، دستگاه می‌تواند در کنار سایر تجهیزات بسته‌بندی مورد استفاده قرار گیرد. برای مشاهده سایر سیستم‌های پرکنی می‌توانید بخش
دستگاه پرکن مایعات
ماشین ساز را بررسی کنید.

برای انتقال ظروف یا محصول نهایی بین بخش‌های مختلف خط، استفاده از
نوار نقاله و کانوایر صنعتی
متناسب با طراحی خط امکان‌پذیر است.

در صورت نیاز به درج تاریخ تولید، تاریخ انقضا، سری ساخت یا سایر اطلاعات روی بسته‌بندی، تجهیزات
جت پرینتر و تاریخزن صنعتی
قابل استفاده هستند.

برای بسته‌بندی ثانویه محصولات نیز می‌توان از
دستگاه شیرینگ پک
متناسب با نوع بسته‌بندی نهایی استفاده کرد.

هنگام سفارش دستگاه چه اطلاعاتی باید مشخص شود؟

برای انتخاب و ساخت صحیح دستگاه بسته بندی ارده و شیره تک نفره، بهتر است نمونه ظرف و فویل و مشخصات محصول پیش از نهایی شدن سفارش بررسی شود. مهم‌ترین اطلاعات مورد نیاز عبارت‌اند از:

• ابعاد و شکل ظرف تک‌نفره
• حجم کل ظرف
• مقدار شیره مورد نظر در هر ظرف
• مقدار ارده مورد نظر در هر ظرف
• نوع شیره مورد استفاده
• مشخصات فویل و دهانه ظرف
• ظرفیت تولید مورد انتظار
• فضای موجود برای نصب دستگاه و تجهیزات جانبی

تفاوت دستگاه بسته بندی ارده و شیره با پرکن ارده معمولی

این دستگاه صرفاً یک پرکن ارده نیست. در یک دستگاه پرکن معمولی، تمرکز اصلی روی انتقال و پرکردن یک محصول در ظرف است؛ اما در این مدل، دو محصول توسط دو مدار مستقل داخل یک ظرف پر شده و سپس عملیات قرار دادن فویل و سیل نیز روی همان سیستم انجام می‌شود.

بنابراین برای تولید محصول آماده عرضه در ظروف تک‌نفره، دستگاه بسته بندی ارده و شیره روتاری یک سیستم چندمرحله‌ای شامل پرکن شیره، پرکن ارده، فویل‌گذار و سیل‌کن محسوب می‌شود.

سوالات متداول دستگاه بسته بندی ارده و شیره

آیا ارده و شیره از یک نازل وارد ظرف می‌شوند؟

خیر. دستگاه دارای دو نازل و دو مجموعه پرکن مستقل است. شیره و ارده مسیرهای جداگانه‌ای دارند.

ابتدا ارده پر می‌شود یا شیره؟

در این دستگاه ابتدا مقدار تنظیم‌شده شیره داخل ظرف پر شده و سپس ارده در مرحله بعد به ظرف اضافه می‌شود.

آیا مقدار ارده و شیره قابل تنظیم است؟

بله. به دلیل مستقل بودن مجموعه‌های پرکن، مقدار هر یک از دو محصول متناسب با محصول نهایی قابل تنظیم است.

فویل به‌صورت دستی روی ظرف قرار می‌گیرد؟

خیر. دستگاه دارای سیستم فویل‌گذار است که فویل را در ایستگاه مربوطه روی دهانه ظرف قرار می‌دهد.

سیل فویل چگونه انجام می‌شود؟

پس از قرارگیری فویل روی دهانه ظرف، فک سیل عملیات اتصال فویل به ظرف را انجام می‌دهد. تنظیمات سیل باید متناسب با جنس ظرف و فویل انتخاب شود.

ظرفیت دستگاه چند ظرف در ساعت است؟

ظرفیت نهایی به ابعاد ظرف، حجم ارده و شیره در هر بسته و مشخصات فنی دستگاه سفارش داده‌شده وابسته است؛ بنابراین ظرفیت قطعی پس از بررسی محصول و ظرف تعیین می‌شود.

آیا دستگاه برای انواع شیره قابل استفاده است؟

دستگاه برای بسته‌بندی ارده همراه با شیره‌هایی مانند شیره انگور، خرما و توت قابل طراحی است. مشخصات فنی نهایی باید بر اساس غلظت و ویژگی واقعی محصول تعیین شود.

ساخت دستگاه بسته بندی ارده و شیره توسط ماشین ساز

ماشین ساز دستگاه بسته بندی ارده و شیره تک نفره را متناسب با مشخصات ظرف، مقدار ارده و شیره، نوع فویل و ظرفیت مورد نیاز خط تولید طراحی و تولید می‌کند. به همین دلیل پیش از ساخت دستگاه، بررسی نمونه واقعی ظرف و محصول اهمیت زیادی دارد.

هدف از این طراحی، انجام مراحل پرکردن دو محصول و سیل ظرف در یک فرآیند منظم و متناسب با نیاز واقعی خط تولید است؛ بدون اضافه کردن تجهیزات یا امکاناتی که برای محصول مورد نظر کاربردی ندارند.
