دستگاه لیبل زن پشت چسب دار

معرفی لیبل زن پشت چسب دار

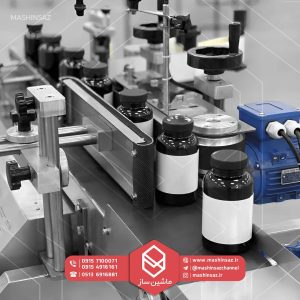

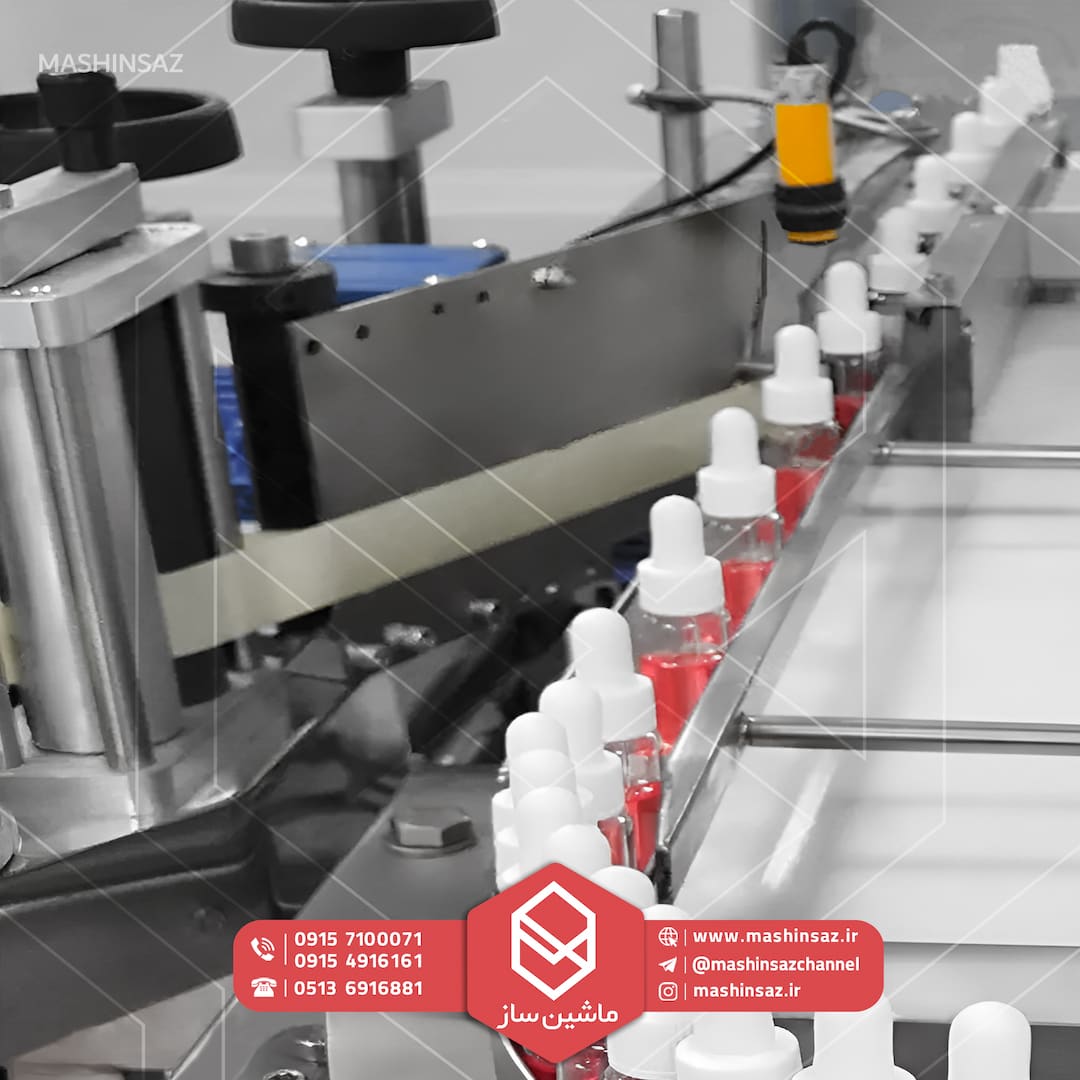

دستگاه لیبل زن پشت چسب دار (Self-Adhesive Labeler) یک دستگاه لیبل زن است که برای برچسب زنی روی محصولات مورد استفاده قرار می‌گیرد. این دستگاه با قرار دادن محصول در پایه‌ای ثابت و حرکت دادن آن در طول یک مسیر خطی، برچسب را به صورت همزمان بر روی محصول قرار می‌دهد.

اهمیت لیبل زن پشت چسب دار در خطوط تولید غیر قابل انکار است. این دستگاه عملیات برچسب و لیبل زنی را کاملاً به صورت اتوماتیک انجام می دهد.

لیبل زن پشت چسب دار به عنوان مرحله پایانی خط تولید و کامل کننده فرآیند خط تولید است و قابل اتصال به دستگاه پرکن مایعات است. این دستگاه با اعمال تنظیمات خاصی که بر روی آن انجام می ‌شود عملیات لیبل زنی را به صورت مرتب بر روی محصول انجام می دهد.

برای استفاده از دستگاه لیبل زن پشت چسب دار، ابتدا باید محصولاتی که قرار است برچسب‌گذاری شوند، در پایه‌ی دستگاه قرار داده شوند. سپس باید برچسب‌ها به صورت رول وارد دستگاه شوند و سپس ازآن، دستگاه برچسب را از روی رول می‌کشد و بر روی محصول قرار می‌دهد. دستگاه لیبل زن پشت چسب دار برای برچسب زنی روی محصولاتی استفاده می‌شود که دارای سطح صاف و سخت هستند. برچسب‌هایی که با این دستگاه زده می‌شوند، دارای چسب مخصوصی هستند که به دلیل خصوصیات خود، به سطح محصول چسبیده و امکان جدا شدن آن از محصول بسیار کم است.

دستگاه لیبل زن پشت چسب دار به دلیل قابلیت برچسب زنی روی سطوح صاف و سخت، در صنایع مختلفی مانندصنایع غذایی، دارویی، لوازم بهداشتی، صنایع الکترونیکی، صنایع چاپ و بسته‌بندی و … استفاده می‌شود. این دستگاه باعث افزایش سرعت و دقت برچسب‌زنی، کاهش هزینه و افزایش کیفیت محصولات می‌شود. همچنین، در این دستگاه می‌توان برچسب‌هایی با اندازه و شکل‌های مختلف را به کار برد و در نتیجه به صورت دقیق‌تر و با دقت بیشتری برچسب‌زنی را انجام داد.

انواع دستگاه لیبل زن پشت چسب دار

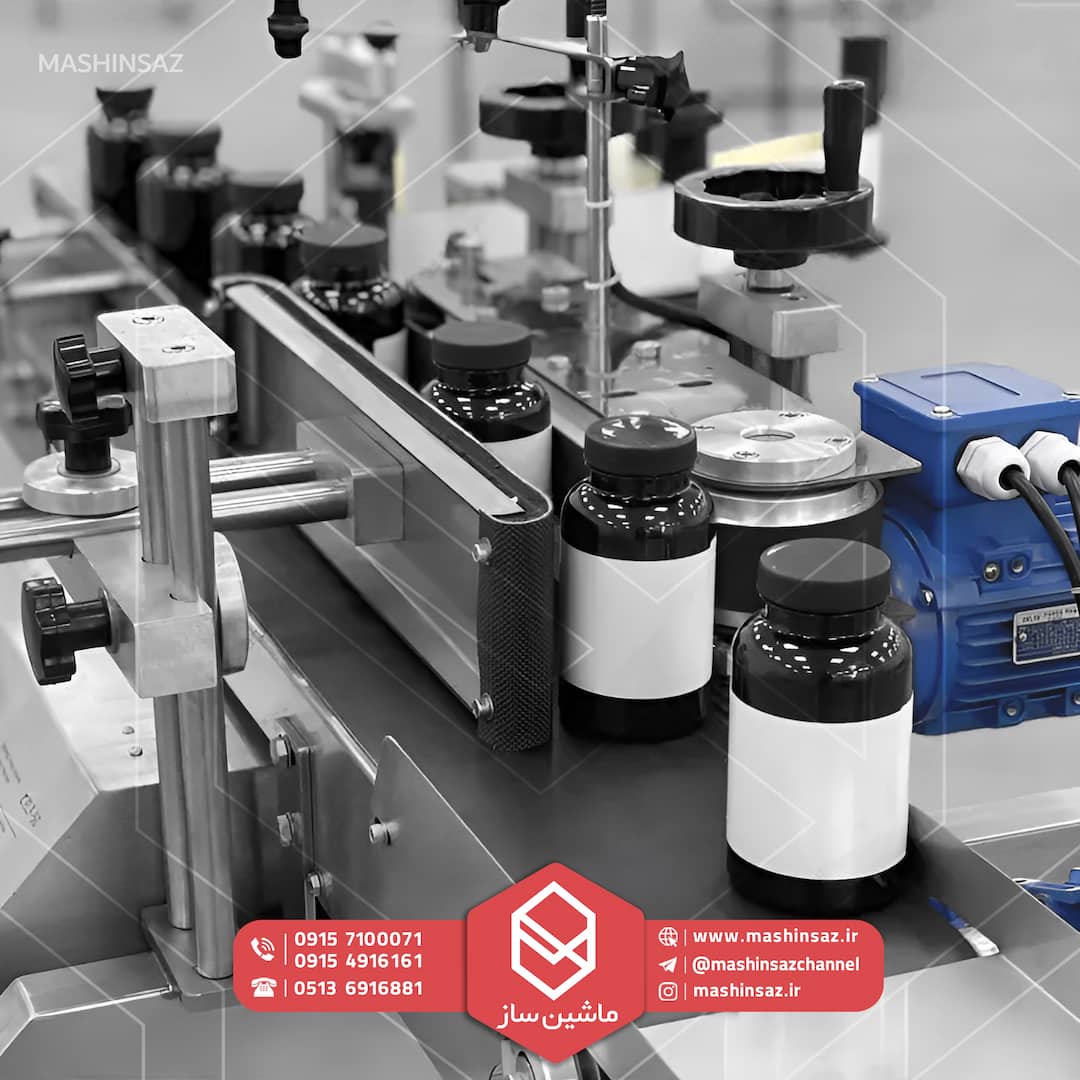

لیبل زن پشت چسب دار بر اساس نوع ظرفی که بسته بندی شده است و به مرحله لیبل زنی می رسد خریداری می گردد. به طور مثال لیبل زنی بر روی ظروفی که گرد هستند. مانند بطری نوشابه یا ظروف مواد شوینده باید از دستگاه های لیبل زن گرد استفاده کرد.

فیلم عملکرد لیبل زن شیشه مربا و ترشی ظروف گرد و تخت به صورت دو طرفه

از سوی دیگر برخی از بسته ها به صورت تخت هستند یعنی هیچ گونه انحنا و یا هلالی بر روی آن وجود ندارد. بنابراین برای لیبل زنی این بسته ها از دستگاه لیبل زن تخت استفاده می شود.

لیبل زن پشت چسب دار دارای انواع مختلفی هستند. که با توجه به نیاز خط تولید و میزان بودجه که خریدار به آن اختصاص می دهد تهیه می شود.

دستگاه‌های برچسب زن پشت چسبی اتوماتیک:

این دستگاه‌ها کاملا خودکار است.  و با سرعت بالایی بر روی محصولات برچسب می‌زنند.

آنها را می‌توان به منظور بهره‌برداری در اندازه‌ها و شکل‌های مختلف محصول مورد استفاده قرار داد و اغلب دارای چندین سر برچسب جهت افزایش کارایی هستند.

دستگاه‌های‌ لیبل‌زن پشت چسب‌دار نیمه اتوماتیک:

این ماشین‌ها تا اندازه‌ای به ورودی دستی نیاز دارند. به طور مثال اپراتور محصول را بر روی نوار نقاله قرار میدهند یا برچسب را تراز می‌کند.

اما به صورت کلی باید بدانید که فرآیند برچسب زدن خودکار است.

ماشین‌های لیبل‌زنی پشت چسب‌دار:

این ماشین‌ها به منظور چسباندن برچسب به دور یک محصول مانند بطری یا قوطی طراحی میشوند.

آنها می‌توانند از برچسب برای سطوح گرد، بیضی یا سایر سطوح منحنی استفاده کنند.

دستگاه‌های لیبل زن جلو و پشت چسبی:

این دستگاه‌ها می‌توانند به طور همزمان بر روی بخش جلو و پشتی محصول برچسب بزنند.

دستگاه‌های‌ لیبل‌زن پشت چسب‌دار بخش بالایی:

این دستگاه‌ها به منظور چسباندن برچسب روی سطح بالایی محصول مانند جعبه یا کیسه طراحی شده‌اند.

دستگاه‌های لیبل زن پشت چسب‌دار بخش زیرین:

این دستگاه‌ها برچسب‌های مشخص‌شده‌ای را روی سطح زیرین محصول مانند ظرف یا بسته بندی اعمال می‌کنند.

ماشین‌های برچسب زن پشت چسب‌دار با سرعت بالا:

این ماشین‌ها به گونه‌ای طراحی میشوند. که برچسب‌ها را با سرعت بالایی روی محصولات اعمال کرده و آنها را برای عملیات لیبل‌گذاری با حجم بالا ایده‌ئال می‌کند.

فیلم لیبل زن مواد شوینده

اجزای دستگاه لیبل‌زن پشت چسب‌دار

یک دستگاه لیبل‌زن پشت چسب‌دار معمولاً از اجزای زیر تشکیل شده است:

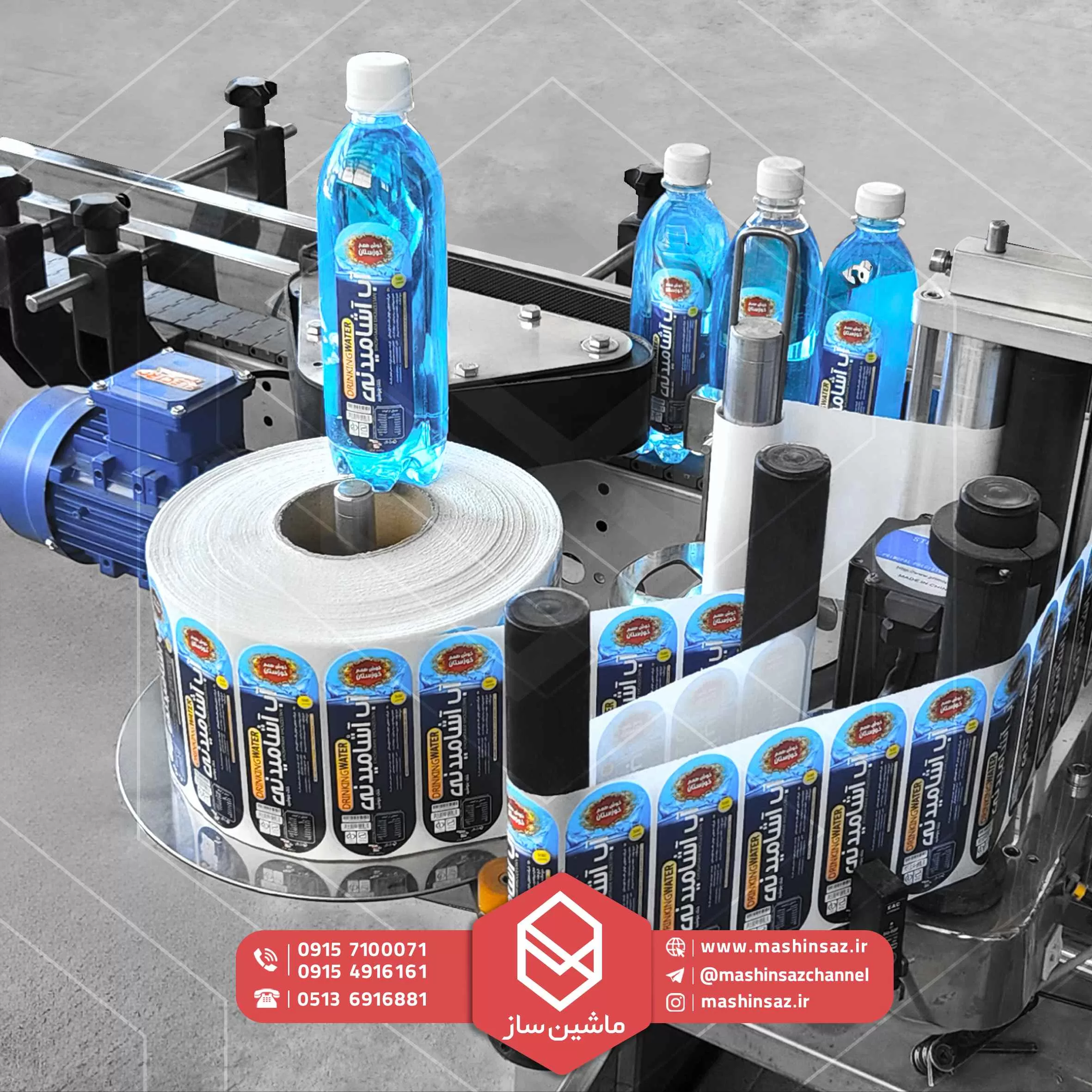

1. رول‌برگردان لیبل: بخشی که رول لیبل را نگه می‌دارد و به‌صورت مداوم لیبل‌ها را به دستگاه تغذیه می‌کند.

2. سیستم کشش و تنظیم لیبل: مکانیزمی برای کشیدن لیبل و تنظیم موقعیت آن به‌منظور چسباندن دقیق روی محصول.

3. سیستم اعمال لیبل: بخشی که لیبل را بر روی محصول می‌چسباند. این بخش می‌تواند شامل بازوهای مکانیکی، غلطک‌ها، یا جت‌های هوایی باشد.

4. سیستم کنترلی: این سیستم شامل پنل کنترل، حسگرها، و نرم‌افزارهایی است که تنظیمات مختلفی مانند سرعت، موقعیت، و نوع چسباندن لیبل را کنترل می‌کند.

قطعات اصلی دستگاه لیبل‌ زن پشت چسب‌ دار

1. رول‌گیر (Label Roll Holder):

– نگهدارنده رول برچسب که از جنس فلزی یا پلاستیکی مقاوم ساخته می‌شود.

– ویژگی‌ها: قابلیت تنظیم برای اندازه‌های مختلف رول، مقاومت در برابر سایش و خوردگی.

2. سیستم کشش و هدایت لیبل (Label Unwinder and Feeder System):

– مجموعه‌ای از غلطک‌ها، یاتاقان‌ها و مکانیزم‌های هدایت برای کشیدن و هدایت رول لیبل.

– قطعات کلیدی: غلطک‌ها (Rollers)، یاتاقان‌ها (Bearings)، بازوهای هدایت (Guide Arms).

3. سنسورها (Sensors):

– حسگرهای فوتوالکتریک برای تشخیص موقعیت محصول و لیبل.

– برندهای رایج: SICK**، **Omron**، **Keyence.

– نوع سنسورها: سنسورهای تشخیص لبه، سنسورهای فاصله‌سنجی، و سنسورهای نوری.

4. موتورهای سروو (Servo Motors):

– برای کنترل دقیق حرکت و اعمال لیبل به محصول.

– برندهای رایج: Mitsubishi**، **Panasonic**، **Siemens**، **Delta.

– ویژگی‌ها: قابلیت برنامه‌ریزی، دقت بالا، پاسخ سریع.

5. درایور موتور (Motor Driver):

– درایورهای کنترل موتور سروو که برای کنترل و تنظیم سرعت و گشتاور موتور استفاده می‌شوند.

– برندهای رایج: Yaskawa**، **Delta**، **Schneider Electric.

6. کنترلر PLC (Programmable Logic Controller):

– مغز اصلی سیستم کنترل که برای هماهنگ‌سازی عملیات مختلف دستگاه استفاده می‌شود.

– برندهای رایج: دلتا، Siemens (S7-1200 یا S7-1500)، Allen-Bradley (Rockwell Automation)، Omron**، **Mitsubishi.

– ویژگی‌ها: قابلیت برنامه‌ریزی بالا، رابط کاربری ساده، پشتیبانی از پروتکل‌های مختلف ارتباطی.

7. صفحه نمایش لمسی HMI (Human-Machine Interface):

– برای کنترل و مانیتورینگ دستگاه توسط اپراتور استفاده می‌شود.

– برندهای رایج: Siemens (TP700 Comfort)، Weintek**، **Pro-face**، **Delta.

– ویژگی‌ها: رابط کاربری گرافیکی، قابلیت تنظیمات پیشرفته، سازگاری با PLC‌های مختلف.

8. سیستم پنوماتیک (Pneumatic System):

– برای اعمال نیرو و فشار جهت چسباندن لیبل‌ها استفاده می‌شود.

– قطعات کلیدی: سیلندرهای پنوماتیک، شیرهای کنترل هوا، فیلترها و رگلاتورها.

– برندهای رایج: Festo**، **SMC**، **Airtac.

9. شاسی و بدنه دستگاه (Frame and Chassis):

– بدنه و شاسی اصلی دستگاه که از فولاد ضد زنگ کاور ها(استنلس استیل) ساخته می‌شود.

– ویژگی‌ها: مقاومت در برابر زنگ‌زدگی، طراحی بهینه برای کاهش وزن و افزایش استحکام.

10. مکانیزم‌های اعمال لیبل (Label Applicator Mechanism):

– این بخش شامل بازوهای مکانیکی، پدهای وکیوم، و غلطک‌هایی است که لیبل را از رول جدا کرده و روی محصول اعمال می‌کنند.

– قطعات کلیدی: بازوی مکانیکی (Mechanical Arm)، غلطک‌های اعمال (Applicator Rollers)، پدهای وکیوم (Vacuum Pads).

11. منبع تغذیه (Power Supply):

– برای تامین برق مورد نیاز قطعات الکتریکی و الکترونیکی دستگاه.

– برندهای رایج: Mean Well**، **Siemens**، **Schneider Electric.

12. واحد ارتباطی (Communication Module):

– برای اتصال و تبادل اطلاعات بین PLC و سایر قطعات مانند سنسورها و موتورهای سروو.

– برندهای رایج: ماژول‌های Profibus**، **Profinet**، **EtherNet/IP از Siemens و Allen-Bradley.

13. تابلو برق (Control Panel):

– شامل تمام قطعات کنترلی و محافظتی مانند قطع‌کننده‌ها، رله‌ها، و فیوزها.

– برندهای رایج قطعات تابلو برق: ABB**، **Schneider Electric**، **Siemens**، **Legrand.

مزایای دستگاه‌های لیبل‌زن پشت چسب‌دار

– افزایش سرعت و دقت: این دستگاه‌ها به‌طور خودکار و با دقت بالا برچسب‌ها را اعمال می‌کنند که منجر به افزایش بهره‌وری می‌شود.

– کاهش نیروی کار: با استفاده از دستگاه‌های لیبل‌زن، نیاز به نیروی کار دستی کاهش می‌یابد.

– انعطاف‌پذیری بالا: این دستگاه‌ها می‌توانند برچسب‌های مختلفی را بر روی سطوح مختلف اعمال کنند.

– کنترل کیفیت: به دلیل وجود سیستم‌های کنترلی پیشرفته، کیفیت لیبل‌زنی بسیار بالا و یکپارچه است.

نکات مهم در انتخاب دستگاه لیبل‌ زن پشت چسب دار

– سرعت و ظرفیت تولید: دستگاهی انتخاب کنید که با نیاز تولید شما همخوانی داشته باشد.

– اندازه و شکل محصول: اطمینان حاصل کنید که دستگاه انتخابی قادر به اعمال لیبل روی اندازه و شکل‌های مختلف محصولات شما باشد.

– نوع برچسب: مطمئن شوید که دستگاه قابلیت استفاده از انواع مختلف برچسب‌ها (مات، براق، شفاف و غیره) را دارد.

– قابلیت تنظیم و برنامه‌ریزی: دستگاهی با قابلیت برنامه‌ریزی و تنظیمات متنوع انتخاب کنید تا بتوانید به‌راحتی با تغییرات مختلف در تولید سازگار شوید.

آموزش قرارداد رٌل لیبل در دستگاه لیبل زن پشت چسب دار ساخت ماشین ساز

خرید دستگاه پشت چسب دار

قیمت دستگاه لیبل‌زن پشت چسب‌دار با توجه به عوامل مختلفی مانند نوع دستگاه، مشخصات، ویژگی‌ها، برند و کشور سازنده متفاوت است. به طور کلی هزینه دستگاه لیبل‌زن پشت چسب‌دار می‌تواند از چند هزار دلار تا ده‌ها هزار دلار یا حتی بیشتر برای ماشین‌های پرسرعت یا تخصصی متغیر باشد. جهت خرید انواع دستگاه لیبل زن پشت چسب دار با شماره های مربوطه در ستون کناری تماس بگیرید.

سوالات متداول دستگاه لیبل زن پشت چسب دار ماشین ساز

1. دستگاه لیبل زن پشت چسب دار چگونه کار می‌کند؟

دستگاه لیبل زن پشت چسب‌دار اتوماتیک با استفاده از سیستم مکانیکی و الکترونیکی، لیبل‌های چسبی را به‌طور دقیق و سریع بر روی محصولات مختلف از جمله بطری‌ها، شیشه‌ها و قوطی‌ها می‌چسباند. لیبل‌ها از یک رول به‌طور خودکار بر روی محصول منتقل شده و دستگاه به‌صورت اتوماتیک موقعیت و چسباندن لیبل را تنظیم می‌کند.

2. آیا این دستگاه با انواع مختلف لیبل‌ها سازگار است؟

بله، دستگاه لیبل زن ماشین‌ساز به‌طور خاص برای لیبل‌های پشت چسب‌دار طراحی شده است. این دستگاه قادر است با انواع مختلف لیبل‌ها که اندازه و ضخامت‌های متفاوت دارند، کار کند. با این حال، برای بهترین نتیجه، توصیه می‌شود از لیبل‌هایی استفاده کنید که با مشخصات دستگاه سازگاری داشته باشند.

3. آیا دستگاه قابل تنظیم است؟

بله، دستگاه لیبل زن ماشین‌ساز کاملاً قابل تنظیم است. شما می‌توانید سرعت دستگاه، فشار چسباندن لیبل، موقعیت قرارگیری لیبل و فاصله بین لیبل‌ها را به‌طور دقیق تنظیم کنید تا مطابق با نیازهای خط تولید شما باشد.

4. دستگاه چقدر فضای کاری نیاز دارد؟

ابعاد دستگاه به گونه‌ای است که برای نصب در خطوط تولید متوسط و بزرگ مناسب است. همچنین دستگاه به‌طور عمومی فضای کمی را اشغال می‌کند و می‌تواند به‌راحتی در خطوط تولید مختلف جایگذاری شود.

5. آیا نیاز به نگهداری خاصی دارد؟

بله، برای حفظ عملکرد بهینه دستگاه، باید به‌طور منظم آن را تمیز کنید و قطعات متحرک مانند چرخ‌دنده‌ها و بلبرینگ‌ها را روغن‌کاری کنید. همچنین بررسی وضعیت سنسورها و سیستم هدایت لیبل از اهمیت زیادی برخوردار است.

6. آیا دستگاه به سرعت قابل راه‌اندازی است؟

بله، دستگاه لیبل زن ماشین‌ساز به‌راحتی و در کمترین زمان ممکن راه‌اندازی می‌شود. پس از نصب و تنظیمات اولیه، دستگاه آماده شروع به کار است و به سرعت می‌توانید تولید خود را آغاز کنید.

7. آیا لیبل زن پشت چسبدار قابلیت اتصال به سایر دستگاه‌ها را دارد؟

بله، این دستگاه قابلیت اتصال به سایر دستگاه‌های خط تولید مانند پرکن، دربند و بسته‌بند را دارد تا یک سیستم اتوماتیک و یکپارچه را برای فرآیند تولید ایجاد کند.

8. آیا خدمات پس از فروش برای دستگاه وجود دارد؟

بله، ماشین‌ساز خدمات پس از فروش کاملی برای دستگاه‌های خود ارائه می‌دهد. تیم پشتیبانی فنی ما آماده است تا به شما در نصب، راه‌اندازی، نگهداری و تعمیرات کمک کند.

9. چگونه می‌توان دستگاه را سفارش داد؟

شما می‌توانید برای سفارش دستگاه لیبل زن پشت چسب‌دار ماشین‌ساز از طریق وب‌سایت ما اقدام کنید یا با تیم فروش تماس بگیرید. اطلاعات تماس و فرم سفارش در صفحه محصول موجود است.

10. لیبل زن پشت چسب دار دارای ضمانت است؟

بله، دستگاه‌های لیبل زن ماشین‌ساز همراه با ضمانت کیفیت و عملکرد ارائه می‌شوند. در صورت بروز مشکلات فنی، خدمات پس از فروش ما به شما کمک خواهد کرد.
